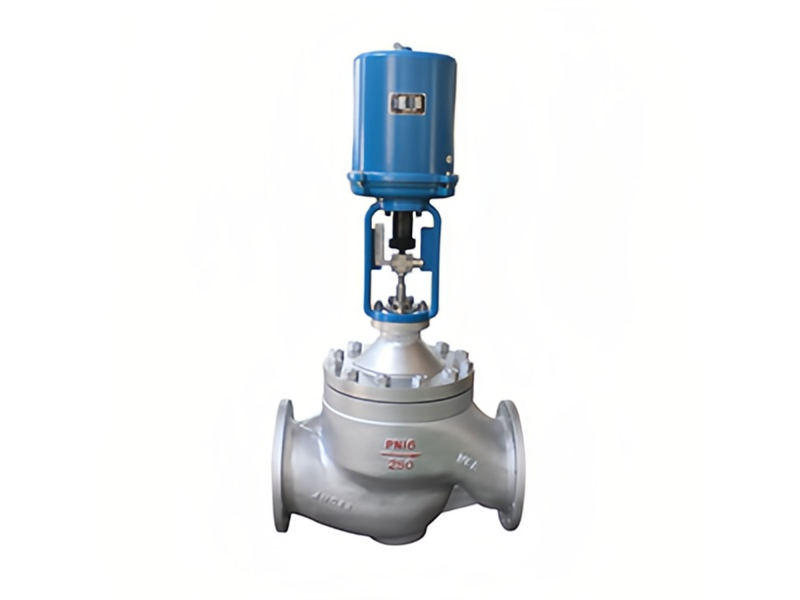

M系列電動套筒調節閥
M系列電動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向、壓力平衡型雙密封閥芯結構，流道呈S流線型，整體工作平穩。允許壓差大、流量精確、噪音低等特點。特別適用于流量大、閥前后壓差較大。泄露要求不高的場合。產品廣泛應用于化工、石化、化纖、電力、冶金、環保等工業部門的自控系統中。
公稱通徑 | DN15~DN400 |
公稱壓力 | PN1.0~PN10.0 Class150~Class600 |
工作溫度范圍 | -196℃~565℃ |
連接方式 | 法蘭式 焊接式 螺紋式 |
閥體材質 | WCB CF8 CF8M CF3M TA C-276 2205 |
閥內件材質 | 304 304+STL 316 316+STL 316L 316L+STL 17-4PH C-276 |
閥蓋形式 | 標準型 散熱型 伸長型 波紋管密封型 波紋管密封散熱型 |
流量特性 | 等百分比 直線 |
泄漏等級 | 硬密封IV級 軟密封VI級(標準ANSIB16.104) |
電動執行機構 | 3810L系列 PSL系列 DTL系列等 |
電源電壓 | 220V.AC 380V.AC 24V.DC |
輸入信號 | 4-20mA.DC 0-10V.DC 1-5V.DC |
【產品特點】
1) 流道采用S形構造，能夠抑制因流路形狀復雜而產生渦流，以及因流路忽然擴大而引起復雜不規則流動等現象，從而實現高效平穩的介質流動。
2) 采用模塊化設計，互換性和通用性強；更換不同套筒，可獲得不同流量系數和不同流量特性。
3) 平衡結構：使閥芯上所受的不平衡力大為減小；同時，它還具有阻尼作業，有利于對控制閥穩定運行，因此能用于較大壓差和低噪音的應用場合。
4) 安裝維護方便:閥座通過閥蓋壓緊在閥體上，不采用螺紋連接，安裝和維護方便
